| 类型：反击式破碎机 | 品牌：河南高峰 | 型号：涡旋***反击式破碎机 |
| 作用对象：石料 | 应用领域：矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业 | 给料粒度：600mm |
| 出料粒度：40mm | 生产能力：225000kg/h | 耗电：220kw |
| 电动机功率：220 | 粉碎程度：中碎机 | 驱动方式：电机驱动 |
| 最大进料边长：600-250 | 是否跨境货源：否 |
一、用途及特点：

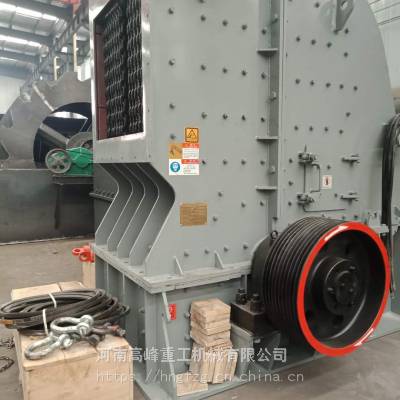

PFQ型涡旋***反击式破碎机是我厂在引进吸收国外同类***机型的基础上，开发研制的一系列新型高效反击式破碎机，它入料粒度500mm，抗压强度不超过250MPa的各种物料的粗、中碎作业。具有结构独特，操作方式简便，高效节能，产品形状呈立方体，排料粒度大小可调，可选择性破碎，简化破碎流程，减少投资等优点。
在结构上设计有独特涡旋破碎腔和P、S、T三段破碎区，转子体采用锥套加键联接，高效耐磨板锤，插入安装形式，倾斜轴承座，独特的齿形反击衬板，机架多方位开门，丝杠或液压开启装置使更换易损件、检修更加方便。
二、主要技术参数：
项目规格 | 进料粒度（mm） | 排料粒度（mm） | 生产能力（m?/h） | 装机功率（kw） | 外形尺寸（mm） | 重量（kg） | |
150MPa | 250MPa | ||||||
PFQ1313 | 600 | 250 | -40(80-90%) | ～225 | ～220 | 3913*2719*2925 | 22650 |
工作原理
本机主要由上机架（左、右）组成的涡旋破碎腔和P段破碎区、下机架、转子部、***调整部（S破碎段）、***调整部（T破碎段）和传动部组成。
图（一）PFQ涡旋***反击式破碎机结构图
电机经过三角带传动，带动转子高速运转，物料自入料口进入破碎机腔内，被高速旋转的转子板锤打击，冲击至涡旋破碎腔顶部齿形反击板后反弹自由下落，不断同后续往上冲击的物料碰击破碎，未充分破碎大块和料在P破碎腔顶部的厚齿板与板锤作用下产生的巨大的压力与弯曲力，即使很难破碎的物料也轻易被粗碎后进入下段S破碎腔。
S破碎腔齿形衬板同转子锤板间间隙较小，物料在此受到摩擦冲击、折断、挤压而得到中碎，进入T破碎腔细碎。
T破碎腔齿形衬板同转子锤板间间隙更小，武力统一受到摩擦冲击、折断、挤压而得到进一步细碎后，排出机外。
S、T破碎腔齿形衬板同转子锤板间间隙可根据用户对不同物料粒度的要求进行调整。T型破碎腔后带有弹性装置，当有不可破碎物进入T破碎腔时，弹性装置具有退让缓冲作用，使排料口尺寸增大，不可破碎物料排出机外。当不可破碎物排除后，在弹性作用下，排料口恢复原尺寸。
